Um túnel é uma passagem subterrânea ou subaquática, geralmente fechada, exceto pelas aberturas em cada extremidade. Pode ser escavado através de terra ou rocha, ou instalado sob a água. Os túneis variam conforme o tipo de construção (corte e cobertura, NATM, TBM), formato e finalidade (rodoviário, ferroviário, metrô, esgoto).

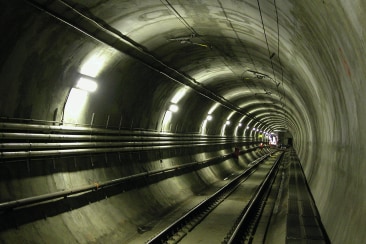

Fig 1 Túnel (HCH: 153177)

Um túnel é uma passagem subterrânea ou subaquática, geralmente fechada, exceto pelas aberturas em cada extremidade. Pode ser escavado através de terra ou rocha, ou instalado sob a água. Os túneis variam conforme o tipo de construção (corte e cobertura, NATM, TBM), formato e finalidade (rodoviário, ferroviário, metrô, esgoto).

De acordo com pesquisas internas da Hilti, o valor total de investimento em projetos de túneis no período de 2024 a 2028 ultrapassará 780 bilhões de dólares, com a maior parte dos investimentos concentrada em países da Ásia e da Europa.

FIG 2 VALOR TOTAL DE INVESTIMENTO EM TÚNEIS

Uma das principais considerações ao projetar e manter um túnel é o risco de incêndio. Em média, ocorrem três incêndios em túneis por mês em todo o mundo. Cerca de 75% desses incêndios acontecem em túneis rodoviários e 25% em túneis ferroviários. Segundo uma publicação do Instituto Nacional Sueco de Testes e Pesquisas, a duração dos incêndios em túneis pode variar de horas a dias, dependendo da gravidade e dos esforços de resposta. Os projetos de túneis estão se tornando cada vez mais complexos: incorporando rotatórias, estações de transferência entre rodovias, ferrovias e metrôs, além de múltiplas exigências de serviços mecânicos, elétricos e de ventilação. Todos esses fatores aumentam o risco de incêndio.

As principais causas de incêndios em túneis incluem colisões de veículos, superaquecimento, falhas elétricas e vazamentos de combustível ou óleo de veículos, conforme representado abaixo.

Em caso de incêndio, é fundamental contar com rotas de fuga seguras e acesso facilitado para as equipes de combate ao fogo. A proteção passiva contra incêndio é essencial para garantir essas condições.

A estrutura de códigos e normas para proteção contra incêndio em projetos de túneis é complexa.

Muitas cidades e áreas metropolitanas ao redor do mundo possuem códigos e normas específicas para projetos e manutenção de túneis. Além desses regulamentos locais, os projetos de túneis também precisam atender aos códigos e normas nacionais e internacionais. Os códigos nacionais e internacionais oferecem uma estrutura sólida para temas relacionados à construção, saúde e segurança, enquanto os códigos e normas locais, adicionalmente, destacam exigências ambientais e outros requisitos específicos da região. Alguns dos códigos e normas globais mais reconhecidos para túneis são:

•      A norma NFPA 502 para túneis rodoviários, pontes e outras rodovias de acesso limitado fornece diretrizes abrangentes sobre proteção contra incêndio e segurança de vida.
•      A PIARC oferece diretrizes e melhores práticas para segurança em túneis rodoviários, incluindo medidas de proteção contra incêndio.
•      A Diretiva Europeia 2004/54/EC estabelece requisitos mínimos de segurança para túneis na Rede Rodoviária Trans-Europeia, incluindo medidas de segurança contra incêndio.
•      A norma ISO 834 para testes de resistência ao fogo em materiais e estruturas de construção também é aplicável aos revestimentos de túneis.
•      A norma EN 1363-1 para testes de resistência ao fogo fornece requisitos gerais para proteção contra incêndio em túneis.
•      A norma NFPA 130 abrange sistemas de transporte guiado fixo e sistemas ferroviários de passageiros, incluindo proteção contra incêndio e segurança de vida em túneis.


Temperatura do compartimento de incêndio [°C]
Tempo [min]

Curvas tempo-temperatura reconhecidas internacionalmente

FIG 3 CURVAS TEMPO–TEMPERATURA PARA INCÊNDIOS EM TÚNEIS


Existem diferentes curvas tempo–temperatura reconhecidas internacionalmente que foram desenvolvidas para padronizar de forma eficaz os cenários de incêndio em ambientes de túneis.


Desafios e Soluções para a Segurança Contra Incêndios em Túneis


Os incêndios em túneis apresentam particularidades que tornam a evacuação, o combate ao fogo e o resgate extremamente desafiadores: o acesso e a saída são limitados, dificultando que os bombeiros alcancem o foco do incêndio e que as pessoas consigam evacuar; é necessário percorrer longas distâncias para alcançar uma rota de fuga. Problemas de ventilação podem rapidamente causar o acúmulo de fumaça e gases tóxicos, reduzindo a visibilidade e a qualidade do ar. O espaço confinado e os materiais presentes nos túneis podem provocar comportamentos imprevisíveis do fogo, exigindo que os bombeiros e as equipes de resgate possuam conhecimento especializado e apliquem táticas específicas. A disponibilidade de recursos como abastecimento de água, sistemas de ventilação e equipamentos de combate a incêndio nos túneis são elementos fundamentais para facilitar as operações de resgate e combate ao fogo.


Para reduzir o risco de propagação de incêndios ao longo dos túneis, a compartimentação é um elemento-chave de projeto, especialmente nas rotas de acesso e fuga, nos poços de ventilação e em outras áreas de serviço. Ao selecionar soluções de proteção passiva contra incêndio para túneis, é fundamental considerar diversos parâmetros importantes, como resistência ao fogo, reação ao fogo e controle de fumaça; durabilidade para reduzir o esforço de manutenção; resistência à água, mofo e bolor para lidar com ambientes úmidos. Algumas normas locais, particularmente em grandes áreas metropolitanas, exigem outros atributos como resistência a roedores, fadiga e capacidade de suportar alta pressão.



A Hilti está comprometida em tornar a construção melhor e os projetos de túneis não são exceção

Há anos, a Hilti vem desenvolvendo as soluções pré-formadas mais inovadoras de proteção passiva contra incêndio, tanto para aplicações temporárias quanto permanentes em projetos de túneis como passagens de cabos e mangas para aplicações elétricas além de abraçadeiras para tubos metálicos e plásticos em aplicações mecânicas. A sustentabilidade e o meio ambiente desempenham um papel fundamental na inovação da Hilti, com Avaliações do Ciclo de Vida (LCAs) e Declarações Ambientais de Produto (EPDs) fornecendo transparência de dados sobre a pegada de carbono dos produtos. Certificados de Saúde de Materiais, como os Certificados C2C e as Declarações de Produtos Saudáveis, oferecem análises e triagens dos ingredientes dos materiais conforme os esquemas de construção sustentável. Por fim, os Certificados de Emissões e Conteúdo de Compostos Orgânicos Voláteis (VOCs) comprovam que os produtos foram testados e atendem aos padrões de construção sustentável para VOCs.

Se você quiser saber mais sobre a HILTI e seus produtos, visite a loja online da Hilti. Visite HOL:
