A ancoragem: um dos detalhes de construção mais negligenciados. Representa uma pequena parte em termos de volumes e custos de construção, mas pode condicionar fortemente a segurança de todo o trabalho. Se considerarmos o propósito de fixação, entendemos que, na verdade, é mais importante do que um simples "detalhe": a ancoragem (ou grupo de ancoragens) é o elemento de conexão entre dois materiais com características diferentes e inicialmente perfeitamente separadas. Não é incomum a fixação ocorrer em uma área altamente concentrada na presença de geometrias da fixação.

Não é tão raro que as tensões transmissíveis sejam as maiores encontradas na estrutura: por este motivo, a seleção da solução mais adequada (pelo menos em aplicações de segurança mais relevante) devem ser abordadas em sistemas de alto desempenho e comportamento previsível, para as condições do projeto. Vamos ver como um dos tipos mais comuns de ancoragens mecânicas se comporta: a ancoragem de expansão.

Chumbadores mecânicos de expansão: a mais antiga tecnologia de fixação "industrializada"

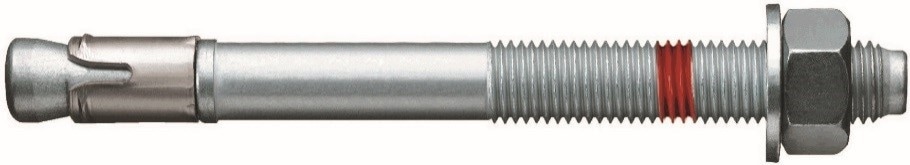

A ancoragem é um parafuso roscado na extremidade do dispositivo de aperto que tem um cone de expansão na extremidade da deflexão, uma luva de expansão, uma anilha e uma porca (como mostrado na Figura Ancoragem KB-TZ).

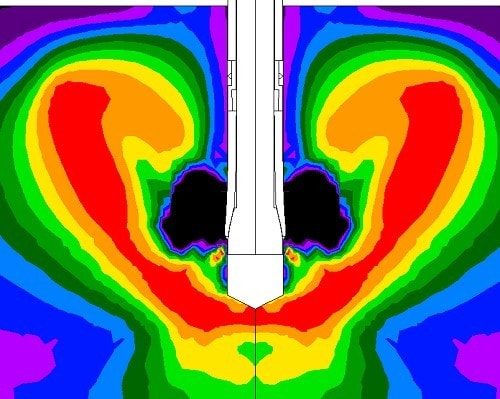

Para entender como funciona, é útil examinar o método de instalação. Depois de ter feito e limpo o furo onde será instalado a ancoragem, o chumbador é colocado dentro do próprio furo. A placa de base do elemento a ser conectado é ajustada e a ancoragem é fixada apertando-se a porca: aplicando-se o torque de aperto, o parafuso é "levantado" para o exterior. O movimento do bulbo deforma o cone de expansão, que é empurrada para as paredes do furo. Graças a essa pressão radial e ao atrito entre a luva e o concreto, a resistência à tração da ancoragem é ativada.


Excelente desempenho em concreto fissurado:
A ancoragem de expansão é rápida de instalar e, como todas os chumbadores mecânicos, atinge a resistência ao mesmo tempo em que o ajuste é aplicado. Graças à força de expansão, consegue-se um bom desempenho em concreto fissurado, já que o bloco "segue" a abertura da fissura. Isso acontece se a ancoragem for certificada nessa condição; caso contrário, pode-se ter um comportamento descontrolado do chumbador, especialmente em condições sísmicas, onde é possível formar fissuras com uma largura de até 0,5 mm.

Preste atenção ao torque de aperto

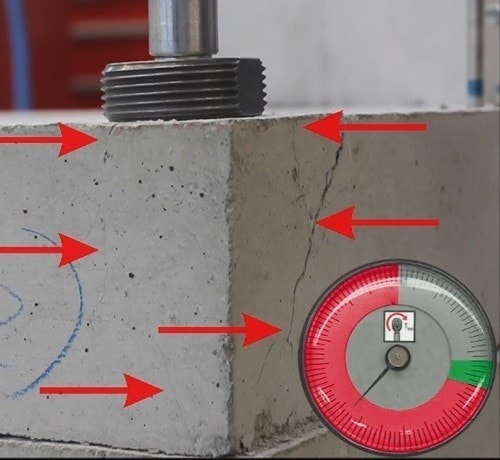

Se o torque não for suficiente, pode não ativar totalmente a resistência da ancoragem. A aplicação de torque excessivo deve ser criada com a mesma preocupação, especialmente perto de uma borda. Neste caso, a força expansiva gerada pode ser excessiva e fazer com que o concreto se quebre antes de aplicar a carga (como mostrado na imagem).



Portanto, é uma boa prática indicar no projeto e, especialmente nos desenhos de construção, o torque de aperto mostrado no homologação ETA da ancoragem, na folha de dados técnicos e no manual de instalação.

Aplicações
Ancoragens mecânicas de expansão podem ser usadas em aplicações não-estruturais e estruturais (neste caso, é necessário um ETA), onde é desejado obter uma boa resistência sem profundidades de embutimento excessivas (10-15 cm) em fixações de cargas médias e pesadas. Eles são preferidos em relação às ancoragens químicas, porque a instalação não exige a espera por um tempo de cura.


• Uma aplicação estrutural recorrente é encontrada nas adaptações sísmicas de galpões industriais, para o reforço de pilares, a conexão dos painéis de enchimento e as telhas às vigas.
• Em aplicações não estruturais, é a solução comumente usada para a fixação de suportes anti-sísmicos de tamanho médio.

Quer saber mais sobre ancoragens mecânicas ?
Você pode aprofundar o tema graças às especificações no centro de design de sistemas de ancoragens do nosso site, comece a calcular com o software PROFIS Anchor ou simplesmente deixando um comentário.

Este artigo é o segundo sobre os princípios das ancoragens. A primeira fala sobre os princípios das ancoragens adesivas disponível aqui.
