Deixar de considerar a selagem de passagens cabos na fase inicial do projeto inevitavelmente levará a problemas nas etapas posteriores de instalação e pode colocar em risco a segurança do edifício. Utilização de sistemas errados, retrabalhos caros e complexos, despesas com manutenções não planejadas e mudanças de cabos em paredes ou pisos são implicações muito comuns.

É fundamental estudar e considerar a selagem resistente ao fogo o mais cedo possível e trabalhar numa especificação exata e detalhada. Este artigo dá conselhos a todos os projetistas que buscam aprimorar seus projetos com um planejamento mais fácil e melhor das penetrações de cabos, além de explicar as vantagens e os benefícios de se trabalhar com as soluções inovadoras da Hilti.

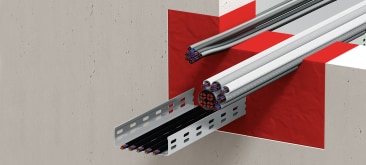

Fig.1: Passagem de cabos em parede de compartimentação

Problemas causados pela falta de projeto de selagem

Os engenheiros envolvidos no projeto dos equipamentos elétricos e cabeamento de edificação são frequentemente confrontados com passagens em paredes e pisos resistentes ao fogo (de compartimentação). Eles também se deparam com problemas do dia a dia e perguntas do canteiro de obras sobre a instalação correta dos sistemas de selagem.
Com frequência, eles acabam diretamente envolvidos em casos de instalação de sistemas incorretos devido à falta de uma especificação mais precisa e detalhada. É muito difícil para os projetistas ou para a equipe técnica da obra manter um alto nível de competência de aplicação, coletar e armazenar informações sobre produtos firestop de todos os diferentes fabricantes. Além disso, alguns outros desafios muito significativos também entram em jogo, incluindo:

• Aprovações e informações técnicas sobre produtos nem sempre são transparentes e mudam com regularidade.
• A necessidade cada vez maior de coordenação entre as diferentes disciplinas. Como você pode planejar melhor a selagem das aberturas evitando complexidade e conflitos na obra?
• Um baixo nível de detalhe nas especificações e projetos normalmente leva à seleção de soluções de baixo custo, na maioria das vezes não aprovadas e, como resultado, uma baixa qualidade de instalação. Como você pode evitar problemas de responsabilidade e atrasos no projeto?
• Como seleciono os sistemas adequados para minha especificação?
• Como posso minimizar minha exposição legal se produtos errados ou de vários fabricantes diferentes forem instalados devido à falta de especificação adequada?
• O Firestop ainda é complexo e requer tempo e competência. Posso contar com alguém para me dar o suporte técnico de engenharia quando necessário?

 Erros típicos durante o projeto e a instalação de selagens resistentes ao fogo

Os engenheiros também devem estar cientes dos problemas típicos de projeto e instalação, incluindo, mas não se limitando a:

•  Prever grandes aberturas no piso ou parede para dar mais “liberdade” às várias disciplinas envolvidas para passar todos os tipos de penetrantes diferentes através delas.
• Não verificar nas aprovações os limites dos tamanhos das aberturas, distâncias mínimas entre os elementos, grau máximo de ocupação.
• Deixar a especificação da selagem à cargo das empresas montadoras, que possuem limitado conhecimento técnico das aplicações e acabarão usando produtos de baixo custo.
• Não prever em projeto os elementos de suporte e fixação dos bandejamentos.
• Especificação "cega", isto é, copiar/colar de documentos mais antigos levando a uma solução genérica, sem se dar conta do enorme potencial de erros com essa prática.
• Identificação e documentação ausentes dos sistemas instalados.
• Não ter espaço de trabalho suficiente para os montadores instalarem corretamente os sistemas firestop.


Em resumo: esses problemas só podem ser evitados por meio de um planejamento adequado e antecipado, com o suporte técnico de empresas idôneas e realmente conhecedoras do assunto. Isso torna o processo subsequente muito mais fácil, claro e barato para todas as partes interessadas.


Principais critérios a serem considerados para aplicações de cabos


Tipo de cabo, diâmetros e classificações de resistência ao fogo: em um documento de aprovação, sempre faz parte do campo de aplicação testado determinar quais tipos e diâmetros de cabos alcançaram quais classificações de resistência ao fogo e sob quais condições. Por exemplo: são necessárias medidas adicionais para vedar a abertura? Quais construções de suporte fazem parte da aprovação? Qual tamanho de um leito de cabos pode passar pela abertura? Que cabos cumprem os critérios de integridade e isolamento? Grandes cabos de alimentação com diâmetros de ≥50 mm enfrentam principalmente desafios de isolamento. Tudo isso precisa ser considerado ao planejar como um cabo passa pelos compartimentos de uma forma que atenda a esses requisitos.

Configuração dos cabos: em aplicações de selagem de cabos, distinguimos três configurações principais: cabos simples, feixes de cabos e cabos em bandejas ou leitos. Para cada configuração, existem diferentes soluções de produtos otimizados que oferecem aprovações personalizadas e benefícios de instalação para uma instalação mais fácil e confiável.

Outras aplicações elétricas: existem algumas outras aplicações especiais como conduítes, tubos ou barramentos. Testar sistemas firestop para essas aplicações é exigente e nem todos os produtos padrão para aplicações de cabos oferecem uma solução testada no documento de aprovação.

Grau de ocupação: Para a maioria das aplicações, o grau de ocupação de uma passagem é restrita a 60% do espaço de abertura. A razão é que é necessário material resistente ao fogo suficiente para fechar as lacunas criadas pelos cabos queimados e derretidos.

Múltiplas penetrações de cabos: muitas vezes, diferentes configurações de cabos (feixes, bandejas, cabos individuais) são todas direcionadas para uma abertura maior. Depois, soluções adequadas de firestop precisam ser instaladas e, nos documentos de aprovação, devem ser considerados os parâmetros adicionais, como distâncias mínimas entre os cabos ou dos cabos às bordas da vedação.

Penetrações mistas: um dos pontos mais problemáticos em grandes aberturas. Uma penetração mista é aquela através da qual cabos e diferentes elementos com materiais e isolamentos distintos são instalados como tubulações e dutos. Isso leva a grandes problemas de instalação e maiores esforços de coordenação entre as disciplinas mecânicas, elétricas e outras. Futuramente, isso também complicará as manutenções adequadas de tal penetração. Portanto, é claramente recomendável planejar aberturas menores, mais personalizadas e específicas para cada disciplina em um estágio inicial. Esse problema potencial só pode ser reduzido com uma preparação consciente e voltada para o futuro através do planejamento antecipado das aberturas.

Repenetração de cabos: um grande benefício para os proprietários e os times de manutenção em edifícios onde é necessária a repenetração ou adaptação regular de cabos (como em hospitais, data centers ou instalações industriais) são os sistemas que oferecem fácil gerenciamento de cabos com o mínimo de esforço e tempo de retrofit.

Para evitar essas armadilhas ocultas, é crucial um planejamento antecipado das passagens dos cabos e uma especificação detalhada das soluções de selagem no projeto.

Fig.2: Uma solução ideal para gerenciamento de cabos, Hilti Firestop Sleeve

Produtos fáceis de especificar para diferentes aplicações de cabos

A Hilti oferece uma variedade de produtos inovadores para diferentes situações de aplicação de cabos, considerando muitos requisitos importantes e um amplo campo de aplicação.

Fig.3: Diferentes produtos pré-prontos para uma variedade de situações de aplicação

Serviços e suporte de engenharia

 A especificação antecipada da selagem é crucial para evitar erros e aborrecimentos nas fases posteriores de um projeto. Isto é ainda mais relevante quando se trata da complexa área da segurança contra incêndio.
É particularmente importante para as empresas de projetos e engenharia minimizarem os riscos e ajudarem a definir os sistemas adequados e compatíveis com as aplicações propostas.
A Hilti não apenas oferece uma variedade de sistemas com uma ampla faixa de aprovação para a maioria das aplicações de cabos elétricos abordadas neste artigo, mas também o suporte de uma engenharia especializada desde as fases iniciais de projeto, BIM ou 2D, até o suporte na obra para gerentes de projeto e instaladores.

Entre em contato e se surpreenda!

Suporte Técnnico de Engenharia: servicio.tecnico@hilti.com
