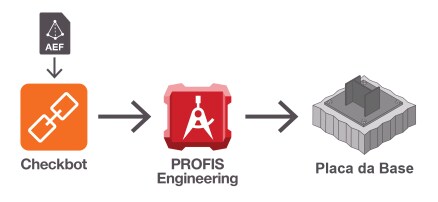

O Grupo Hilti e a IDEA StatiCa, líderes globais em conexões estruturais aço-concreto e aço-aço, respectivamente, estabeleceram uma parceria para introduzir um novo plug-in que aprimora o fluxo de trabalho padrão de cálculo, projeto e construção para todos os tipos de projetos. A integração do PROFIS Engineering Suite do Hilti Group com o Checkbot da IDEA StatiCa melhora a precisão, a segurança e a eficiência no setor de construção. O PROFIS Engineering Suite, que está presente em mais de 70 países, permite o cálculo e o projeto de várias conexões estruturais em uma variedade de condições. Ele fornece as mais recentes aprovações de ancoragens, uma variedade de métodos de cálculo e um relatório de cálculo abrangente.

O Checkbot simplifica a comunicação de vários softwares de cálculo estrutural, permitindo a importação de milhares de conexões com suas cargas e geometrias, onde é possível verificar todas as informações importantes em cada uma dessas conexões antes de exportá-las para o PROFIS Engineering Suite ou outro software desenvolvido pela IDEA Statica. Isso garante que todas as informações sejam mapeadas correta e rapidamente em todo o fluxo de trabalho de cálculo e projeto de ponta a ponta.

Essa integração traz vários benefícios, incluindo economia e simplificação de tempo, organização mais fácil, melhor colaboração e maior precisão e qualidade. Ao estabelecer um novo padrão para o fluxo de trabalho de engenharia estrutural e de construção de ponta a ponta, isso permite que os engenheiros levem seus projetos a um novo patamar em termos de qualidade, eficiência e precisão, proporcionando tranquilidade. Ao adotar essa abordagem unificada, os engenheiros estruturais estão bem preparados para os desafios que o setor enfrenta atualmente, bem como para os que virão.

Siga os guias abaixo para saber como começar. Se você possui:
•    Tekla Structures, Revit, Advance Steel, Robot, SCIA Engineer, SDS2, STAAD.PRO, AxisVM, RFEM 5 e RSTAB 8, (Ver Categoría 1)
•    RFEM 6 e RSTAB 9, (Ver Categoría 2)
•    SAP 2000 e ETABS, (Ver Categoría 3)
•    RISA-3D e RAM Structural Systems, (Ver Categoría 4)

Categoria 1: Integração automatizada


Softwares suportados por esse procedimento de instalação: Advance Steel, AxisVM, Revit, Robot, RFEM 5, RSTAB 8, SCIA Engineer, SDS2, STAAD.PRO, Tekla Structures. A lista a seguir é suportada diretamente pelas empresas que desenvolvem esses softwares: Tekla Structural Cálculoer, FEM-Cálculo, SPACE GASS, Diamonds/BIM Expert, STRAP e Straus 7

O instalador do IDEA StatiCa link é iniciado automaticamente após a instalação de qualquer software IDEA StatiCa e também pode ser acessado manualmente na interface principal do IDEA StatiCa. Ele localiza todos os pacotes de software de cálculo estrutural em sua máquina. Uma vez integrado, o IDEA StatiCa Checkbot está disponível por meio do aplicativo parceiro FEA, permitindo a exportação perfeita dos dados da placa de base para o PROFIS Engineering.

Antes de começar: Certifique-se de estar registrado conosco url: PROFIS Engineering Suite - Hilti Brasil, após o registro você pode desfrutar de todos os benefícios do Premium por 30 dias, incluindo o Checkbot, após finalizar esse período, você pode comprar uma Licença Premium PROFIS Engineering. Confirme se o software FEA necessário está instalado e atualizado, somente as duas versões mais recentes são suportadas. Em seguida, siga estas etapas:

1.     Download e configuração de conta: Se você não for um usuário do IDEA StatiCa, crie uma conta (aqui) e faça o download da versão mais recente do pacote (aqui). Você ainda poderá acessar o Checkbot gratuitamente após os 14 dias de teste. Após os 14 dias de teste, você poderá acessar o Checkbot gratuitamente.
2.     Instalação: Instale o pacote como administrador. O plug-in necessário para se conectar com O PROFIS Engineering está incluído no pacote de download.
3.     Finalização da instalação: Clique em "Install" (Instalar). Quando a instalação estiver concluída e for exibida verde, você encontrará uma nova guia no seu software FEA para exportar para o Checkbot.
4.     Exportação de dados: Depois que o arquivo for importado para o Checkbot, na guia "Hilti PROFIS", clique no logotipo vermelho do PROFIS Engineering para transferir seus dados e começar a calcular sua conexão.

Categoria 2: Integração externa automatizada


Softwares suportados por este procedimento de instalação: RFEM 6, RSTAB 9.

O instalador do IDEA StatiCa link é iniciado automaticamente após a instalação de qualquer software IDEA e também pode ser acessado manualmente na interface principal do IDEA StatiCa. Ele localizará todos os pacotes de software de cálculo estrutural em sua máquina.

Antes de começar: Certifique-se de estar registrado conosco url: PROFIS Engineering Suite - Hilti Brasil, após o registro você pode desfrutar de todos os benefícios do Premium por 30 dias, incluindo o Checkbot, após finalizar esse período, você pode comprar uma Licença Premium PROFIS Engineering. Confirme se o software FEA necessário está instalado e atualizado, somente as duas versões mais recentes são suportadas. Em seguida, siga estas etapas:

1.     Download e configuração de conta: Se você não for um usuário do IDEA StatiCa, crie uma conta (aqui) e faça o download da versão mais recente do pacote (aqui). Você ainda poderá acessar o Checkbot gratuitamente após os 14 dias de teste. Após os 14 dias de teste, você poderá acessar o Checkbot gratuitamente.
2.     Instalação: Instale a suíte como administrador. O plug-in necessário para se conectar ao PROFIS Engineering está incluído no pacote de download.
3.     Finalização da instalação: Clique em "Install" (Instalar). Quando a instalação for concluída e exibida em verde, você encontrará um novo ícone de atalho na área de trabalho para exportar para o Checkbot. Certifique-se de abrir o software e navegar até o menu "Options and Program" (Opções e programas) e, em seguida, ativar o WebService como parte do pacote da Dlubal para permitir a transferência de dados.
4.     Exportação de dados: Depois que o arquivo for importado para o Checkbot, na guia "Hilti PROFIS", clique no logotipo vermelho do PROFIS Engineering para transferir seus dados e começar a calcular sua conexão.

Categoria 3: Integração manual


Softwares suportados por este procedimento de instalação: ETABS e SAP2000.


O Checkbot do IDEA StatiCa é integrado manualmente de acordo com um tutorial passo a passo. As instruções podem ser acessadas por meio das páginas da Web do IDEA StatiCa ou seguindo as etapas abaixo.


Antes de começar: Certifique-se de estar registrado conosco url: PROFIS Engineering Suite - Hilti Brasil, após o registro você pode desfrutar de todos os benefícios do Premium por 30 dias, incluindo o Checkbot, após finalizar esse período, você pode comprar uma Licença Premium PROFIS Engineering. Confirme se o software FEA necessário está instalado e atualizado, somente as duas versões mais recentes são suportadas. Em seguida, siga estas etapas:

1.     Download e configuração de conta: Se você não for um usuário do IDEA StatiCa, crie uma conta (aqui) e faça o download da versão mais recente do pacote (aqui). Você ainda poderá acessar o Checkbot gratuitamente após os 14 dias de teste. Após os 14 dias de teste, você poderá acessar o Checkbot gratuitamente.
2.     Instalação: Instale a suíte como administrador. O plug-in necessário para se conectar ao PROFIS Engineering está incluído no pacote de download.
4.     Finalização da instalação: Clique em "Please install our add-in for your SAP2000 (aqui), ETABS (aqui)" e siga as diretrizes de ativação fornecidas por nossos parceiros da IDEA StatiCa.
5.     Exportação de dados: Depois que o arquivo for importado para o Checkbot, na guia "Hilti PROFIS", clique no logotipo vermelho do PROFIS Engineering para transferir seus dados e começar a calcular sua conexão.

Categoria 4: Baseado em arquivos


Softwares suportados por este procedimento de instalação: RAM Structural System e RISA-3D

Importação baseada em arquivo para o IDEA Checkbot. Não há comunicação direta entre o IDEA Checkbot e o aplicativo parceiro.

Antes de começar: Certifique-se de estar registrado conosco url: PROFIS Engineering Suite - Hilti Brasil, após o registro você pode desfrutar de todos os benefícios do Premium por 30 dias, incluindo o Checkbot, após finalizar esse período, você pode comprar uma Licença Premium PROFIS Engineering. Confirme se o software FEA necessário está instalado e atualizado, somente as duas versões mais recentes são suportadas. Em seguida, siga estas etapas:

1.     Download e configuração de conta: Se você não for um usuário do IDEA StatiCa, crie uma conta (aqui) e faça o download da versão mais recente do pacote (aqui). Você ainda poderá acessar o Checkbot gratuitamente após os 14 dias de teste. Após os 14 dias de teste, você poderá acessar o Checkbot gratuitamente.
2.     Instalação: Instale a suíte como administrador. O plug-in necessário para se conectar ao PROFIS Engineering está incluído no pacote de download.
3.     Finalização da instalação: Siga o fluxo de trabalho usando estes links: RISA-3D (aqui) e RAM Structural Systems (aqui).

4.     Exportação de dados: Depois que o arquivo for importado para o Checkbot, na guia "Hilti PROFIS", clique no logotipo vermelho do PROFIS Engineering para transferir seus dados e começar a calcular sua conexão.



LISTA DOS SOFTWARES FEA E CAD SUPORTADOS PELO CHECKBOT

FEA: Análise de elementos finitos ou software de cálculo estrutural
 Obs.: os dados de softwares não incluídos na lista podem ser carregados diretamente no Checkbot por meio de um arquivo *.saf
