A ventilação ajuda a manter as propriedades do ar dentro de um edifício dentro de certos parâmetros, garantindo melhor o conforto, a segurança e a saúde das pessoas que utilizam o espaço. Do ponto de vista funcional, a ventilação pode ter diferentes finalidades:

-         Troca de ar: renovar o ar por meio da entrada constante de ar novo.
-         Manutenção de uma temperatura ótima através do resfriamento ou aquecimento do ar.
-         Extração de fumaça.

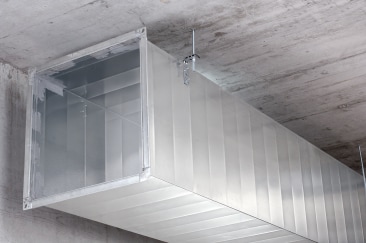

O ar é transportado por dutos com seções retangulares ou circulares, tradicionalmente fabricados em chapas finas de aço ou (mais recentemente) em materiais como poliuretano expandido de alta densidade.
A seleção dos suportes modulares para os dutos normalmente é feita na obra durante a fase de construção, em função da geometria e do peso do duto. No entanto, existem alguns aspectos que precisam de atenção já na fase de planejamento e projeto MEP. São eles:

1.    Estética: em edifícios como shoppings e escritórios, onde os serviços MEP ficam expostos e também cumprem um papel estético, os suportes devem ser o menos visíveis possível. Escolher a solução correta na fase de projeto MEP garante que não sejam necessárias alterações na geometria dos dutos durante a obra.
2.    Resistência ao fogo: diferentes países possuem regulamentações que exigem projetos especiais em termos de resistência ao fogo. Para atender a esses padrões, dutos e suportes devem permanecer funcionais por um determinado tempo (30, 60, 90, 120 minutos) em caso de incêndio.
O projeto com resistência ao fogo busca evitar o colapso dos dutos e suportes em áreas críticas do edifício com grande concentração de pessoas (por exemplo, rotas de fuga e corredores). Também garante que o sistema de dutos mantenha sua integridade e funcionalidade para permitir a extração de fumaça do edifício. Existe um EAD específico que define como deve ser feito o projeto de resistência ao fogo para suportes e ancoragens.
3.    Redução de ruído: em edifícios como hospitais, hotéis e salas de concerto, existem requisitos específicos que limitam a quantidade de ruído que os equipamentos e serviços MEP podem produzir. Isso é expresso como um número máximo de decibéis [dBA]. O conforto dos usuários pode ser comprometido quando o ruído e pequenas vibrações geradas pelo ar circulando nos dutos são transmitidos para a estrutura e reverberam pelo edifício. Uma das causas desse problema ocorre quando não são utilizados elementos especiais de redução de ruído nos suportes dos dutos.
4.    Suportes multidisciplinares (multi‑trade): em áreas do edifício onde o espaço para MEP é limitado, como corredores de hospitais, hotéis e edifícios públicos, os suportes devem acomodar tubulações, bandejas de cabos e dutos de ar em um chamado suporte multidisciplinar. Definir e calcular os suportes considerando tubulações, cabos e dutos ajuda a otimizar o espaço e garante que tudo possa ser instalado corretamente na obra.


Soluções para suportes de dutos de ar e suas vantagens:

1.    Anéis para tubulação: utilizados em dutos de ar circulares quando é necessária estabilidade contra movimentos laterais. Podem ser aplicados em diâmetros na faixa de 80 mm a 1250 mm.
a.    Vantagens: maior estabilidade contra movimento lateral, redução de ruído e facilidade de instalação.



2.    Sistema de cabos: pode ser utilizado tanto em dutos circulares quanto retangulares, ou combinado com ângulos em “L” ou canais. É mais fácil de ajustar, pode ser aplicado quando a distância até o teto é consideravelmente alta e traz maior produtividade para a obra. Não há necessidade de se preocupar com diferentes tamanhos de anéis para tubulação, já que um único cabo pode atender a vários diâmetros.
a.    Vantagens: estética, capacidade de ajuste, instalação mais rápida, leveza, custo eficiente e maior produtividade.




3.    Ângulos em “L”: podem ser utilizados tanto em dutos circulares quanto retangulares quando as considerações estéticas são importantes, quando os dutos estão muito próximos do teto ou quando é necessária estabilidade contra movimentos laterais. Os ângulos em “L” são fixados aos dutos com parafusos autoperfurantes, que ajudam a garantir rigidez e estanqueidade do ar. Uma camada de borracha proporciona redução de ruído.
a.    Vantagens: maior estabilidade contra movimento lateral, estética, redução de ruído e capacidade de ajuste.



4.    Travessa: pode ser utilizada para dutos retangulares, tanto em suportes simples quanto em suportes multidisciplinares (multi‑trade). Para suportes trapezoidais simples, a seleção pode ser feita com o Hilti Channel Calculator.Em casos de suportes mais complexos, quando é necessário um projeto personalizado devido a cargas elevadas, forças sísmicas ou requisitos de resistência ao fogo, nossos engenheiros Hilti podem apoiar você com o cálculo. O projeto dos suportes torna-se mais simples e os modelos CAD podem ser implementados diretamente nos seus desenhos CAD.
a.    Vantagens: resistência ao fogo, redução de ruído, capacidade de ajuste e projeto otimizado.

Para mais detalhes, entre em contato com o Centro de Competências de Engenharia da Hilti através do mail: servicio.tecnico@hilti.com
