O Smart Design da Hilti permite a Engenharia de Valor

Introdução

Avanços recentes em IA e aprendizado de máquina despertaram interesse e adoção generalizados, revolucionando a forma como problemas complexos são abordados em vários setores. Reconhecendo o potencial dessas tecnologias, a Hilti adaptou sua abordagem para atender às necessidades específicas dos engenheiros estruturais, incorporando um sofisticado método de otimização matemática no PROFIS Engineering no módulo de ancoragens em concreto. Esse método, inspirado na eficiência das soluções orientadas por IA, aprimora a capacidade de nosso software de otimizar conexões de ancoragens múltiplas.

No centro dessa inovação está uma poderosa ferramenta de otimização que enfrenta desafios complexos de cálculo, avaliando rapidamente vários fatores, como a resistência do material base, a geometria da placa e o posicionamento das ancoragens.

Um dos principais benefícios dessa nova abordagem é seu potencial para aumentar a produtividade entre as empresas de engenharia estrutural, eliminando etapas iterativas, levando os engenheiros a aumentar a eficiência geral do fluxo de trabalho. Isso se traduz em redução no tempo de cálculo e ajuda os projetos a cumprirem prazos rigorosos sem comprometer a qualidade ou a precisão.

Além disso, esse algoritmo capacita os engenheiros a tomarem decisões mais econômicas e sustentáveis. Ao otimizar a utilização e a colocação de ancoragens, a metodologia apoia o cálculo de estruturas que atendem ou excedem os requisitos de desempenho, eliminando o excesso de cálculos e reduzindo os custos gerais do projeto. Isso se alinha ao crescente foco do setor em sustentabilidade, permitindo que os engenheiros contribuam positivamente para a construção de estruturas ecologicamente mais sustentáveis.

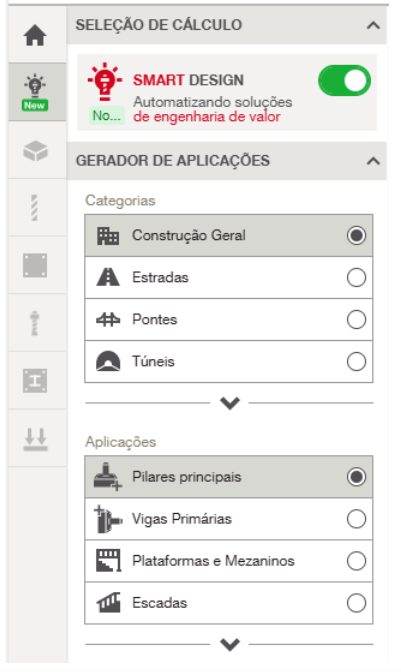

Introdução ao PROFIS Engineering

Para começar, acesse o PROFIS Engineering em https://profisengineering.hilti.com (ou na página do produto); após o login, inicie um cálculo selecionando o primeiro módulo exibido na página inicial, Ancoragens em concreto.

Uma vez dentro do módulo, clique na terceira guia no lado esquerdo, indicada por uma lâmpada chamada "Smart Design".

Aqui, alterne entre dois modos de "Smart Design":

1) Manual: Os usuários receberão uma recomendação de ancoragens e 2) Auto (exclusivo para usuários Premium):Os usuários podem utilizar o máximo de benefícios dessa nova funcionalidade. Observe que todas as opções de botão na guia esquerda serão desativadas com essa seleção; tudo o que for necessário estará nesse modo (leia mais).

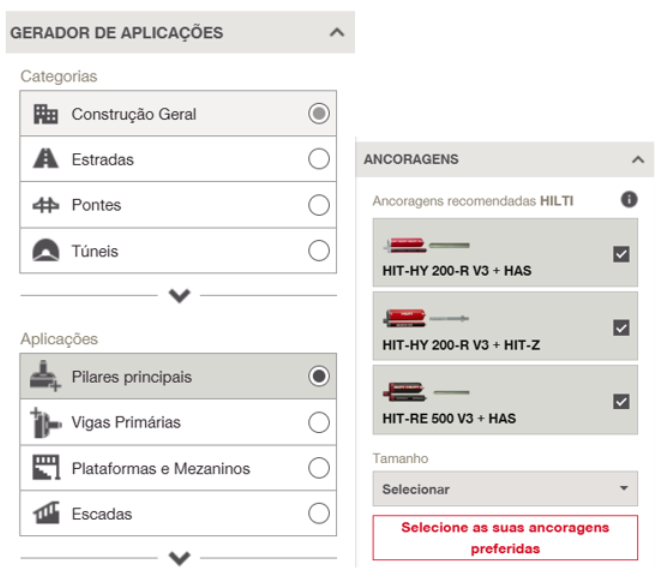

Preferências e seleção de ancoragens:

Após a entrada das categorias e aplicações, o software sugerirá até três ancoragens adequadas, adaptadas à seleção feita. Os engenheiros têm a flexibilidade de escolher entre essas recomendações ou selecionar outras com base em suas preferências. Para obter mais informações, basta clicar no ícone "i" para entender a base de cada recomendação, incluindo aprovações técnicas e aplicabilidade prática.

Fato curioso: as ancoragens sugeridas pela Hilti para o nosso Smart Design vêm de engenheiros estruturais entrevistados em todo o mundo! Perguntamos a eles em quais projetos passam mais tempo, quais placas base eles normalmente calculam nesses projetos e quais ancoragens eles normalmente preferem para essas conexões. Em seguida, nossos especialistas em ancoragens combinaram cada aplicação com os requisitos específicos que poderiam atender melhor a essas necessidades.

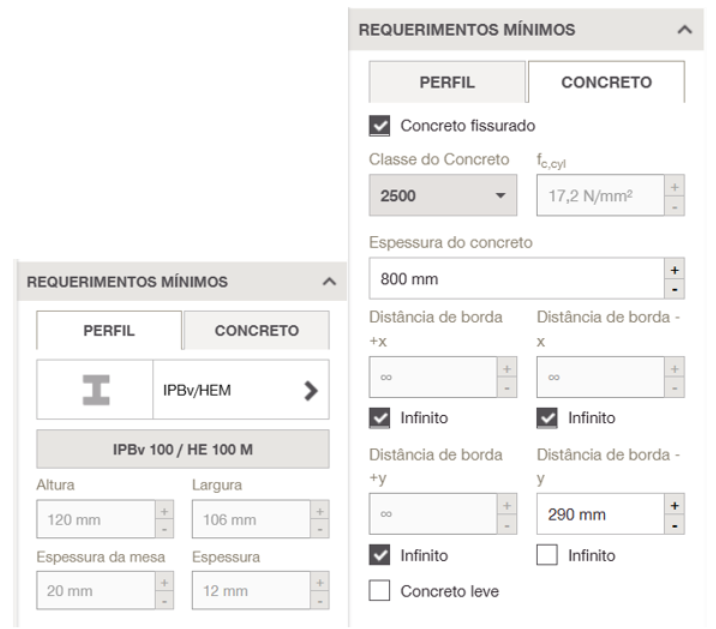

Insira o perfil e as entradas de concreto:

Uma vez selecionada(s) a(s) ancoragem(ns) preferida(s), o usuário pode incluir os parâmetros mínimos necessários para realizar um cálculo de ancoragem. Essas entradas devem ser resultados do cálculo estrutural e são: tipo de perfil, propriedades do concreto (incluindo a geometria) e cargas. Nesse ponto, o usuário pode selecionar "Buscar Soluções" e o Smart Design usará todas as informações fornecidas para listar as opções de configuração de ancoragens e área da placa de base.

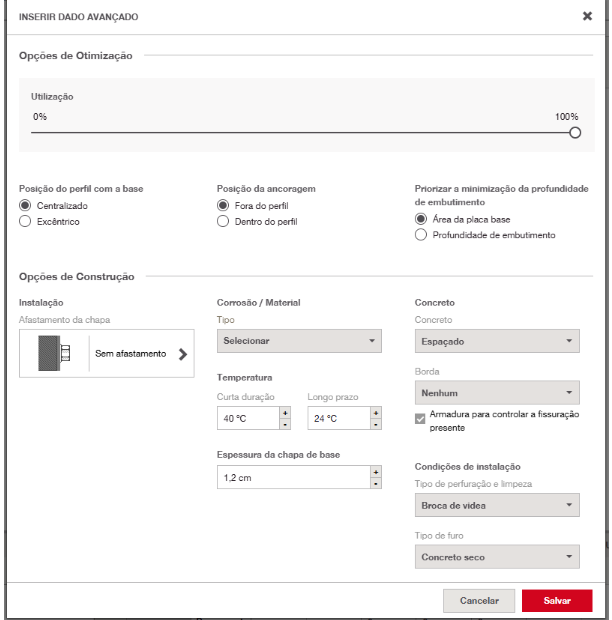

Ajustar as preferências de utilização de ancoragens:

O usuário tem opções de entrada adicionais ao clicar em "Advanced Input" (Entrada Avançada) na parte inferior do painel esquerdo para aproveitar totalmente os recursos do Smart Design.

Isso permite que o nível desejado de utilização seja ajustado com apenas alguns cliques, visando a taxas tão próximas de 100% quanto o engenheiro se sentir confortável. Altas taxas de utilização ajudam na engenharia de valor para reduzir custos e acelerar o processo de instalação. O ajuste dessa configuração garante que o cálculo seja eficiente em termos de recursos e mais econômico.

Além disso, as entradas listadas em "Opções de construção" podem ajudar a reduzir o número de soluções calculadas, resultando em resultados mais rápidos.

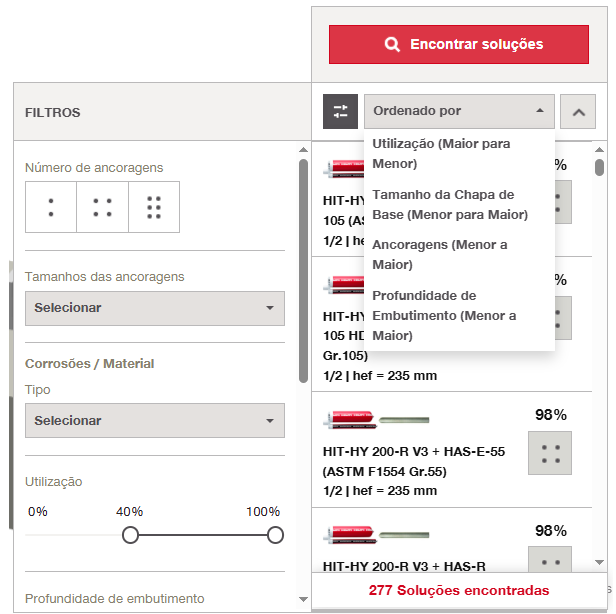

Filtrar e classificar para priorizar soluções:

Depois que todas as entradas preferidas forem inseridas, o botão "Buscar Soluções" poderá ser clicado, e várias soluções serão exibidas. A contagem de resultados na parte inferior será exibida conforme calculada e classificada da menor área da placa de base para a maior. Pode haver mais de 100 soluções disponíveis, o que torna a seleção final um pouco cansativa. Esse processo de seleção é simplificado com maneiras convenientes de filtrar e classificar. A opção de classificação oferece uma opção para organizar as soluções por utilização, tamanho da placa de base, número de ancoragens ou profundidade de embutimento. A opção de filtro é acessada clicando neste ícone , permitindo que as soluções sejam eliminadas com base nos parâmetros ou preferências do cálculo. Depois de selecionar uma solução, mais informações e resultados podem ser revisados, o relatório de cálculo pode ser impresso e os projetos executivos podem ser atualizados.

Conclusão

A integração desse avançado algoritmo de otimização ao PROFIS Engineering representa um salto na engenharia estrutural. Ele promete aos engenheiros uma ferramenta poderosa para o Cálculo de Ancoragens múltiplas ideais, aumentando a produtividade, permitindo a criação de soluções mais econômicas e sustentáveis e, por fim, proporcionando mais tranquilidade ao ajudar na seleção da ancoragem certa para a aplicação certa.
