Componentes típicos em fachadas de parede cortina
Descubra os principais componentes das fachadas de cortina de vidro e como eles influenciam o projeto, o desempenho e a segurança contra incêndio. Uma leitura essencial para todos os envolvidos em envoltórias modernas de edificações.
O que é uma Parede Cortina?
As fachadas de parede cortina na arquitetura costumam ser o aspecto mais importante do ponto de vista do design, pois definem o tom para o restante do edifício. Essas paredes externas não estruturais são uma forma atraente de fechar edifícios, oferecendo soluções eficientes em termos de energia e resistentes às intempéries. Um sistema de parede cortina é suspenso do edifício e fica do lado de fora, como uma cortina. Montantes verticais e travessas horizontais fazem parte de um sistema de estrutura comumente usado em paredes cortina. Esses são os componentes verticais e horizontais que formam a grade estrutural para sustentar os painéis de vidro ou outros materiais. Este artigo oferece uma visão geral das fachadas de parede cortina e começa com os principais estilos de fachada.
Fachadas de Parede Cortina
Existem vários tipos de fachadas de parede cortina, categorizadas de acordo com seu design, materiais, estrutura e abordagem de instalação. Abaixo estão dois tipos comuns:
Parede Cortina com Estrutura de Alumínio: Um sistema amplamente utilizado onde estruturas de alumínio são usadas para sustentar os painéis de vidro. Os montantes verticais funcionam como suportes em pé, enquanto as travessas horizontais atuam como barras transversais, formando coletivamente a estrutura.
Parede Cortina com Painéis Metálicos: Em vez de vidro, essas paredes cortina utilizam painéis metálicos que podem ser fabricados em diferentes formas, tamanhos e acabamentos. Os painéis são pré-fabricados fora do local, permitindo montagem mais rápida, e são fixados no lugar usando montantes verticais e travessas horizontais.
As paredes cortina de alumínio permitem designs modernos e elegantes, sendo comumente usadas em edifícios comerciais padrão, especialmente em construções de grande altura. No entanto, a construção pode ser um processo complexo que exige planejamento cuidadoso.
Sistemas de Parede Cortina
Antes do início da construção, é essencial realizar um planejamento e design detalhados. São considerados os requisitos arquitetônicos, estruturais e de desempenho específicos das paredes cortina com estrutura de alumínio. Os sistemas de parede cortina podem variar significativamente em seu processo de instalação. As principais diferenças na instalação surgem de como o sistema é fabricado (no local vs. fora do local) e como os componentes são montados e fixados à estrutura do edifício. Abaixo estão os principais tipos de sistemas de parede cortina e seus processos de instalação:
Sistema Stick de Parede Cortina: A parede cortina é conectada peça por peça (ou "stick-by-stick") no local. Os componentes incluem montantes verticais, travessas horizontais e painéis de vidro, que são instalados individualmente.
Sistema Unitizado de Parede Cortina: Os sistemas unitizados envolvem a pré-fabricação de grandes seções da parede cortina em uma fábrica fora do local. Essas unidades incluem a estrutura e os painéis de vidro, que são então enviados para o local para instalação mais rápida.
O processo de instalação de cada sistema possui seus próprios benefícios e desvantagens. O sistema stick é ideal para edifícios menores ou complexos, onde os sistemas unitizados podem ser economicamente inviáveis. As principais desvantagens são a necessidade de mão de obra especializada no local e coordenação, resultando em um tempo de instalação mais longo, já que cada componente deve ser montado, instalado e ajustado individualmente. Em edifícios altos, onde velocidade e precisão são críticas, os sistemas unitizados são mais rápidos de instalar porque os painéis são pré-montados na fábrica. A desvantagem é que exigem planejamento antecipado significativo e podem ser mais caros devido ao custo de pré-fabricação e transporte.

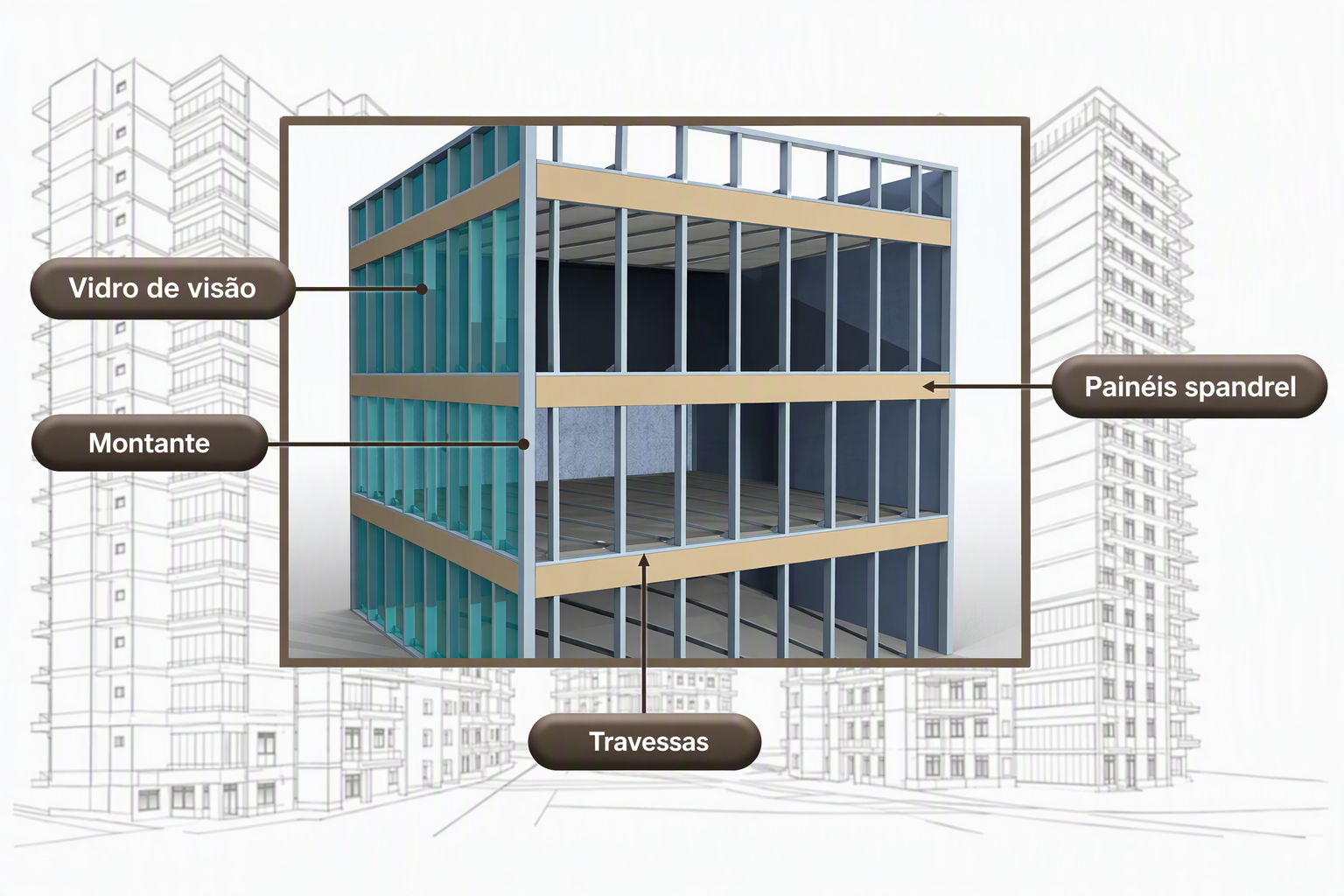

Tipos de vidro em sistemas de Parede Cortina
Vidro de Visão e Painéis Spandrel são dois tipos diferentes de vidro usados em sistemas de parede cortina e servem a propósitos funcionais e estéticos distintos. O vidro de visão é transparente, frequentemente usado como janela, permitindo a entrada de luz natural e oferecendo aos ocupantes uma vista externa. Os painéis spandrel são usados nas áreas da parede cortina que não requerem visibilidade. Normalmente são seções opacas entre os andares ou partes da fachada que cobrem elementos estruturais, sistemas mecânicos ou isolamento dentro do edifício que não devem ser vistos. Essa área também é onde as paredes cortina deixam lacunas entre as lajes de piso e a parede externa, criando caminhos potenciais para a propagação de fogo e fumaça.

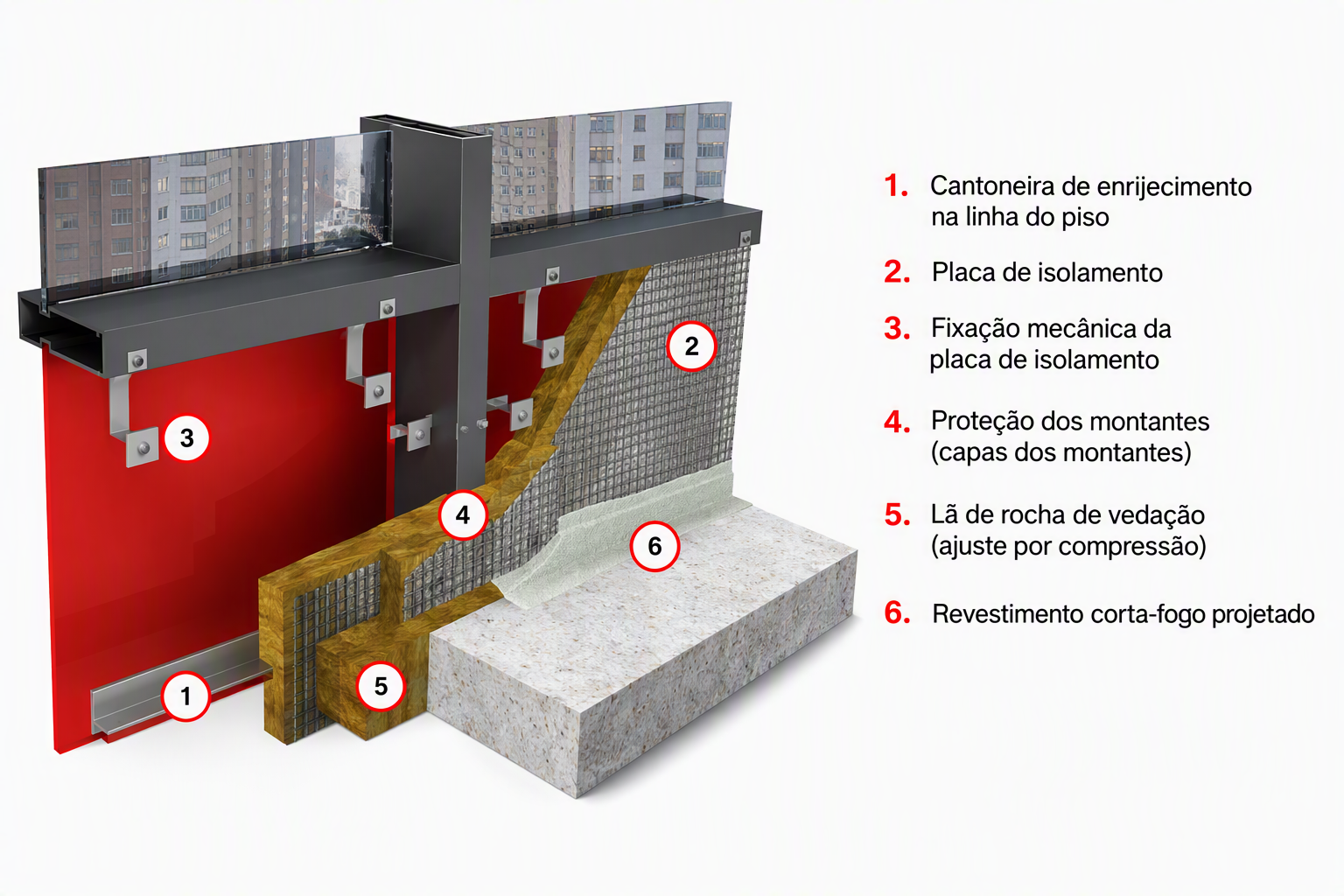

Sistemas de Proteção Passiva Contra Incêndio em Paredes Cortina com Estrutura de Alumínio
Em edifícios de múltiplos andares, a propagação vertical do fogo pode ser especialmente perigosa, causando danos significativos à propriedade e risco de perda de vidas. Essa propagação pode ser limitada ao dividir o edifício em compartimentos separados, aumentando a disponibilidade de rotas de fuga para os ocupantes. Tratar adequadamente esse espaço é essencial para evitar a passagem interna de chamas de um andar para outro. Essa compartimentação entre os andares é alcançada por meio da instalação de um sistema de barreira de fogo perimetral. Existem diversos elementos que compõem esse sistema de barreira de fogo perimetral, e ele não se limita apenas a selantes ou sprays corta-fogo.
